一、工作原理

ZS-1000针式水听器是测量声场和声压的一款标准测量工具，适合连续波和脉冲波的测量。水听器针尖上有一层通常为几个微米厚的PVDF薄膜，这层薄膜就相当于一个高灵敏度的压电换能器，能将接收到的声压信号转换为相应的电压信号。当压电材料上的压力(声扰动)发生变化时，压电材料内部的电荷分布就会成比例地发生变化并且会以电压信号的形式体现出来，因此可通过压电元件表面上的电极提取这些电荷，经电压放大器或电荷放大器放大后，由信号处理示波器显示出能反映声波波形的图像,这样就以很直接的方法完成了超声声场中声压的测量。

二、前置放大器：

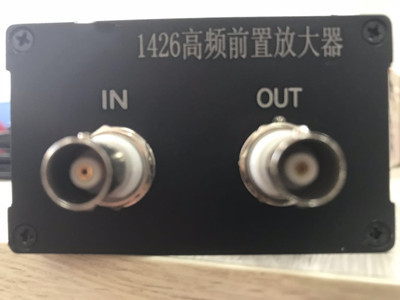

UTC1426高频前置放大器（Submersible Preamplifier）的作用是放大水听器接收到的声信号。直流耦合（DC Coupler）的作用是提供直流电压，驱动前置放大器；以及作为前置放大器和测量系统之间的声信号耦合器。由于水听器的输出信号一般非常微弱，因此在将其输入采集和显示系统前，通常还需要经过一个水听器辅助放大器，进一步放大水听器接收到的声信号。

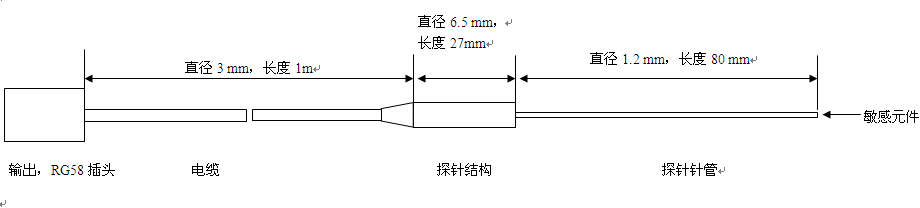

三、尺寸图如下：

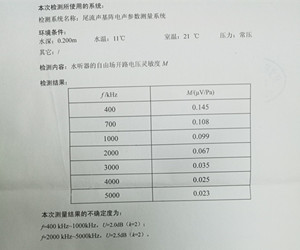

四、ZS-1000针式水听器灵敏度测试报告，监测系统名称：尾流声基阵电声参数测量系统，工作频率：400KHz~5MHz；环境条件：水深：0.2M，水温：11℃；室温：21℃；水压：常压

五、其他说明

ZS-1000针式水听器国产品牌-“迈煌科技” ，我司是我们国家早期从事水声电子工程研究和超声、非声探测设备研制的重点科研单位，具有很强的综合技术优势和工程开发、生产能力，是目前国内较大、技术力量雄厚、设备先进、专业配套齐全的综合性应用声学研发基地。

ZS-1000针式水听器工作频率比较高，制作工艺难道大，价格相对于其它标准水听器有所增加！

注意：本款水听器目前缺少压电敏感元器件处于停产阶段，一旦生产马上通知各大用户，时刻关注本公司动态，敬请期待！
