一、产品介绍：

该设备也称磁吸式管道噪声检测仪、管道噪声探测器（Pipe Noise Detector）或者水下噪声记录仪、水下噪声记录器、管网漏损噪声检测仪，是采用增敏结构的超高灵敏度压电式传感技术原理制造而成的专用于管道泄漏(泄露)噪声(噪音)监测的仪器。

PND22管道噪声检测仪是智慧城市智慧园区供水管道泄漏监测系统-市政管网管道泄漏监测系统的重要组成部件，它通过高精度数据采集、环境噪声自适应处理，将感应区域监测到的管道泄露微震或者管道泄漏噪声进行信号预处理并进行初步判断，并将处于合理区间内的信号通过低功耗无线方式发送到云端的服务器，有服务器中内含的泄漏分析算法依照管道特点给出分析结果，并给出泄漏可能的置信度。

PND22管道噪声检测仪（水下噪声记录仪）及其后端分析系统主要具有以下功能：

（1）强磁体自吸式上电检测；

（2）柔性接触面，与管道接触更加紧密；

（3）软件任意配置监测参数；

（4）支持无线NB 远传、Lora 近端通讯及type-C 本地通讯；

（5）泄漏信号分析准确；

（6）大容量锂电池可充电；

（7）红蓝双色指示灯，采样与通讯过程明确；

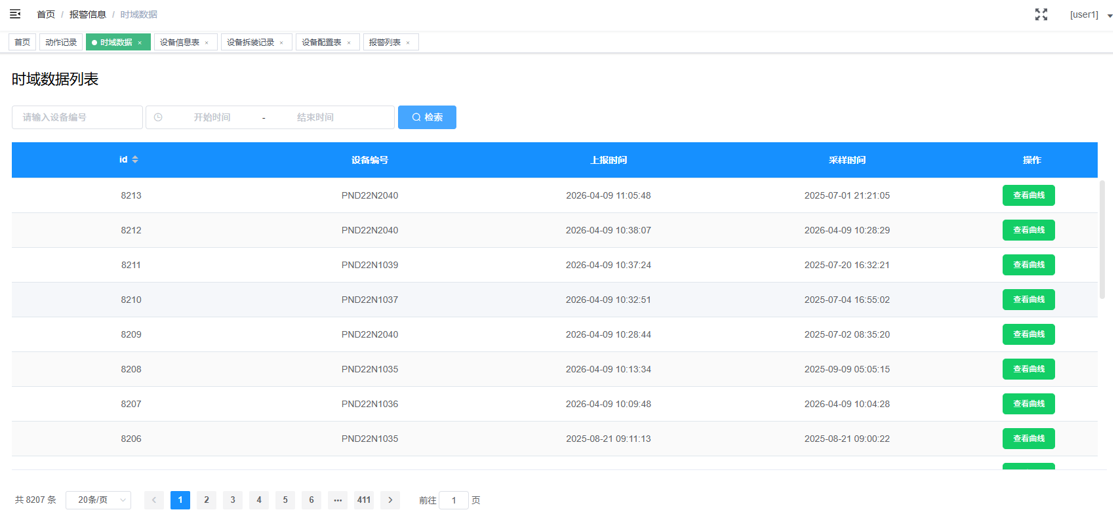

（8）服务端软件B/S 方式展示，跨平台操作；

（9）固件可升级。

二、技术参数：

项目          指标

监测距离：>=300 米(金属管道)

电池容量：6000mAH

待机功耗：<50uA

运行功耗：每次充电后运行时间>2 年@每天上报一次

监测信号：声波与振动

上报间隔：10 分钟-10080 分钟（7 天）上报可设

采集方式：24 小时模式与夜间模式可设

采样时长：4-7 秒可设

存储容量：128MB

通讯方式：LoRa+NB-IOT+typeC

安装方式：磁吸安装

防护等级：IP68

充电接口：USB TYPE-C

三、外观与说明

PND22管道噪声检测仪（水下噪声记录仪）总高度 220.5mm，直径 60mm。顶部安装有 NB-iot 及 Lora 天线；底部为强磁铁；顶部带吊环螺钉便于探测管道内安装；顶部堵头螺母拧开后为 type-C 充电口，支持客户端本地连接；顶部具有指示灯，充电时亮红灯，信号采集时亮红灯，信号发送时蓝灯闪烁。

                                                                           PND22管道噪声检测仪尺寸图
