一、系统简述：

针对长距离新建供水、供气、供油管道运行过程中的安全监测设计传感方法，对管道运行中发生的渗漏（泄露、泄漏）、第三方施工等威胁管道运行安全的行为进行在线监测及分析。杭州迈煌提出了原水管线管道泄漏监测系统解决方案中重要的一个系统-分布式光纤管道泄漏传感系统，它是由分布式光纤振动/声波传感分析仪、振动传感光缆、综合智能分析系统等组成。

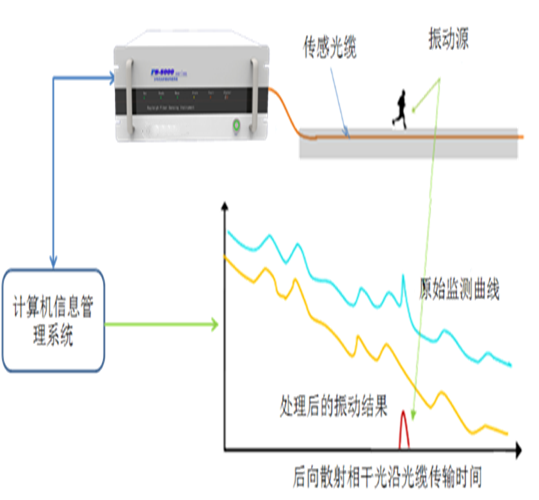

其工作原理：分布式光纤声波传感技术利用高相干光在光纤中传输引起的瑞利散射光干涉对声波/ 振动特征敏感的原理特点（所以该系统也称分布式光纤声波振动传感系统DAS），光缆自身即为传感器，沿着管道布置一根传感光缆，如果泄露（泄漏）点管道发出声波信号，作用于该点光缆，声波作用于光缆引起光信号调制，通过光纤分布式测漏监测主机解算光缆接收到的振动信号，经模式识别算法判断泄漏点特征，通过光脉冲定位泄漏点位置。该系统能实现长距离振动信号定位和多点振动同时检测，具有技术优势。该系统高参数的版本可以检测PCCP管断丝，中配版本的可以用来作长距离管道泄漏监测，低配版本的用来作为防开挖、供水隧道结构健康监测等。

二、功能描述：

1、DAS分布式光纤管道泄漏传感系统可以实时在线的监测长距离管道本体发生的渗漏、爆管以及受到的破坏（比如泄露、开挖、打桩、泄漏、爆管、打孔等信号），监测由渗漏或破坏产生的声音和振动信号并进行定位，结合管道地理信息系统在实景地图上显示报警点的准确位置；

2、光缆受损后可自动检测并定位受损点；

3、报警输出接口：das分布式光纤管道泄漏监测系统可以通过 RS232、RJ45 接口以及继电器输出与其他控制设备进行互连，在应用中可与其它任何报警控制主机连接，提供信号进行声光泄露报警；

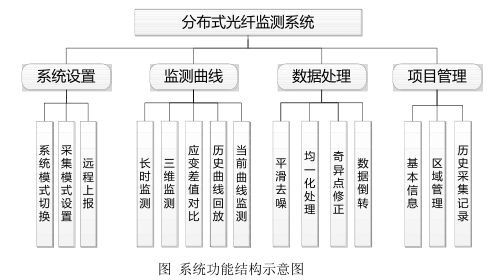

4、模式识别功能：针对背景环境噪声，综合智能分析系统具备模式分析算法和深度学习算法，可自动进行识别、建库和学习，提高泄露报警准确率，报警准确率可达95%以上；

5、系统适应性强：可满足不同介质、不同长度的管线；

6、支持自主无人值守运行。

三、技术参数：

光纤类型：B1类单模通信光纤

测量时间：≤2s

误报率： ≤5%

漏报率： ≤1%

定位精度：±5m(其它精度可定制)

操作系统：Windows2000以上中文版

通信协议：提供标准接入协议，并按照相关规约传输给招标方要求的系统数据库

远传通讯接口：TCP/IP接口，100M以太网口

电源要求：220VAC（±10%），50-60Hz

工作温度：-5℃~45℃

工作湿度：0~95%（无凝露）

工作温度：-40℃~+70℃

四、光缆布设方案

如果输水管线为新建管道，建议在管道铺设、连接完成后，大口径管径的管道进入内壁敷设光缆，小口径的管道在管道外壁敷设光缆。

DAS分布式光纤管道泄漏传感系统振动光缆不需要在管壁上全线固定，光缆在管道内布设时，可以每隔不大于2.5米距离用固件固定在管道壁上，固件与管道内壁通过专用胶粘贴方式连接，如管道内有水泥砂浆防腐层则可以将固件嵌入防腐层并用水泥砂浆二次固定。

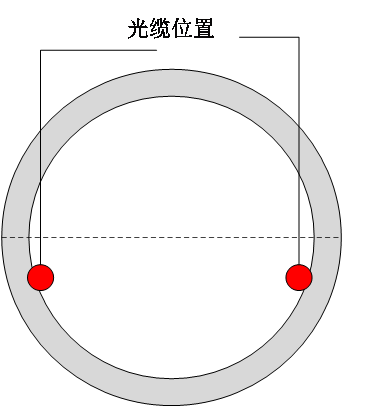

das分布式光纤管道泄漏监测系统用来测漏功能可以把传感光缆分布在管道外壁，如果用来PCCP管测断丝的一定要布置到管道内，并且跟是否通水关系不大，管道口径较大的情况下，为达到良好的探测效果，建议左右各布设一条振动光缆，光缆铺设在管道中部略偏下位置（如下图所示）。
