一、产品概述

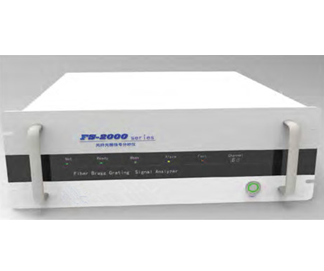

FS-2000光纤光栅信号分析仪(光纤光栅传感系统)用于测量高频率物理量变化的新一代高性能波长信号解调仪器,适用于光纤光栅温度、应变、压力、位移等多种类型的光纤光栅传感器信号解调和传感数据采集,也可用于光纤MEMS加速度传感器的高速信号解调及数据采集,采用扫描激光器+并行光谱探测技术(光源输出光功率利用率高达85%以上,相比传统的ASE+可调滤波器技术,光源输出功率提高了100倍以上,电源功耗则下降50%,光源有效使用寿命提高10年以上),可对工程现场光纤传输线路损耗或光分路器级连损耗导致的微弱光纤光栅传感信号进行准确检测,具有4个同步测量通道,同步扫描频率可在1~50Hz之间设定,内置在线校准波长参考模块,出厂后无需校准,在0~40℃温度范围内可保证±5pm的长期测量精度。
二、技术参数
项目 | 参数值 |
光通道数 | 4/8/16/32 |
每通道推荐测点数 | 20 |
同步采样频率 | 可在0~2000Hz设定 |
波长测量范围 | 1525nm~1565nm |
解调速率 | 1KHz |
动态范围 | ≥40dB |
波长分辨率 | 0.1pm |
波长重复性 | ±3pm |
波长精度 | ±1pm |
应变测量精度 | ±2με |
加速度分辨率 | 0.01%F.S. |
温度分辨率 | 0.01℃(典型值) |
应变分辨率 | 0.1με(典型值) |
分测温精度 | ±0.2℃(典型值) |
工作温度范围 | -10℃ ~ +50℃ |
存储温度 | -40℃ ~ +60℃ |
电源 | AC220V/DC9-36V |
功耗 | 100W |
光学接口 | FC/APC;LC/APC |
软件 | FS-2000光纤光栅信号分析仪(光纤光栅传感系统)适用于Windows XP及以上的操作系统,支持光谱显示、波长测量、物理量计算等多种工作模式,支持数据、曲线等显示方式和可设定时间间隔的数据存储功能。具备设备在线自诊断功能。 |
二次开发接口 | 提供标准API接口方便二次开发和应用集成,可按用户要求的通讯规约提供相应的接口通信协议modbus tcp |
外形尺寸 | 600L*400W*132H(mm) |
三、优势特点
模块化设计,具备远程重启和自唤醒功能
可提供/定制软件接口,便于上位机通讯
4-16通道灵活配置,可复用多个传感器
可同时串接温度、应变、压力、加速度等多种光纤光栅传感器,多参量综合监测
解调速率1-2KHz,精度±1pm,稳定性好
软件操作界面友好,功能齐全
四、运用场景
• 桥梁、大坝、隧道、建筑等土木工程结构振动监测;
• 高速公路动态称重;
• 电力开关柜、变压器等输变电设备在强磁环境下的监测系统集成;
• 油气、供水管道安全监测;
• 油气、风电平台健康监测;
• 航空领域复合材料,风洞,静态测试;
•工业热处理,生产过程监测;
•石油钻井深部地温、油压实时监测。
