一、产品描述
RHS-30水听器符合标准文件《GBT5265-2009声学水下噪声测量》,可作为标准水听器来使用,它主要用于接收水中声信号的声电换能器,所以也常称为水声接收换能器、水听传感器。适用于供水管道漏损监测(渗漏检测\泄漏检测)、大洋深海、陆架浅海、港口和海湾等处所的水下噪声测量。测量结果可以为声纳系统设计、水声装备作用距离分析和预估、舰艇水下辐射噪声测量的背景修正等的分析提供数据;水下噪声测量作为海洋声学遥感方法,可以用于估计有关环境参数,如风速、波浪、地震、海啸等;监测水下生物噪声以及人为噪声来源;还可以用于研究水下噪声产生、传播的物理机制及其统计特性。
二、技术指标
工作频率范围:20Hz~50kHz
线性频率范围:20Hz~30kHz
低频接收灵敏度:-193dB±1 dB@250 Hz(不带前放)
水平指向性:±1.5dB(50kHz)
垂直指向性:±2.0dB(50kHz,240°范围)
工作深度:≤500米
输出端:电压信号,脉冲,BNC接口(不带前放)
三芯屏蔽橡胶电缆(带前放),直径 8 mm
存储环境:常温
三、特点描述
1、方向性好。接收换能器水平无指向性,垂直平面240°范围内无指向性。
2、稳定性好、可靠性高。具有良好的温度、压力、时间稳定性,可靠性高,适合用作水声校准标准水听器使用;
3、敏感元件采用球形压电陶瓷,接收灵敏度高,灵敏度响应平坦;
4、 根据需要,可以内置前放,带前放型号为RHS(A)-30,增益加20dB;
5、采用特殊透声橡胶硫化,RHS-30可以长期在水下工作。

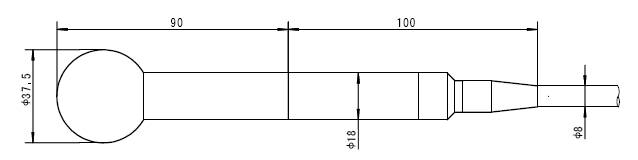

四、外形尺寸及电缆末端芯线定义
RHS-30标准水听传感器电缆末端芯线定义:红线——信号+;黑线+屏蔽线——地线;
RHS(A)-30电缆末端芯线定义(带前放):红(棕)线—12V+;兰线—公共地线;其它—信号输出。

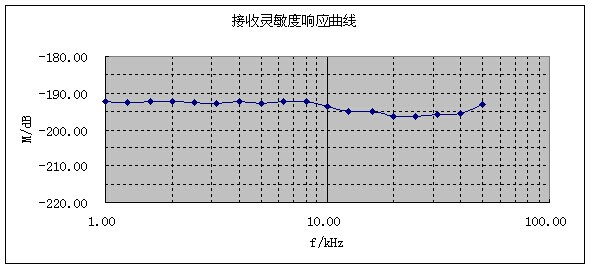

五、低频接收灵敏度曲线图
六、RHS-30方向性(每格5dB)

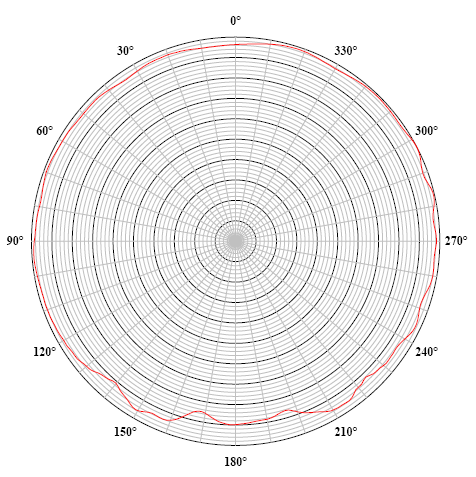

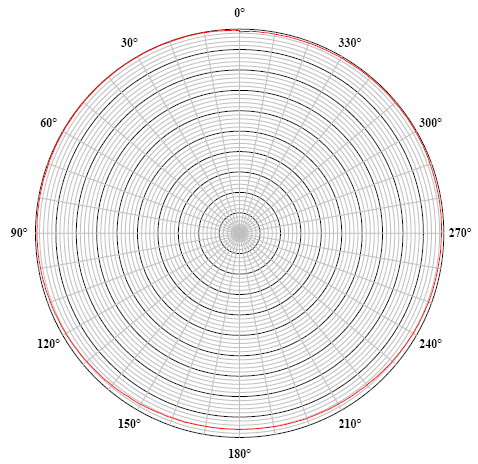

50 kHz 水平指向性 50 kHz 垂直指向性
七、注意事项
首先感谢使用本单位提供的RHS(A)-30标准水听器(带前放)。为了方便您的使用,请注意以下内容:
1、 传感器头部球形敏感元件为压电陶瓷,属于易碎物品,运输或搬运中需要对头部进行保护,用海绵之类柔性物体包覆(使用中除去),使用过程中轻拿轻放,以免损坏。

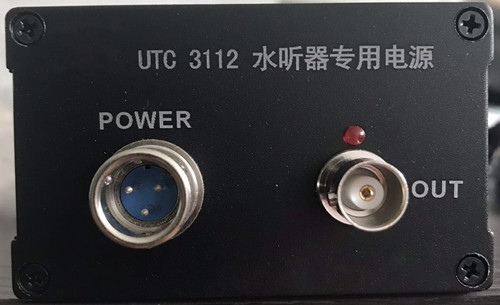

2、 本仪器可以内置前放,但必须加直流电才能工作(给前放供电),该RHSA-30水听器与专用12伏电源配合使用,因体积原因,前放无保护电路,如用其他直流电源(建议使用DC12V铅蓄电池或者锂电池供电,没有纹波,不容易干扰被测信号),务必注意电源电压及正负接线。插头接线定义:A:+12负;B:信号输出;C:公共地线;芯线定义:红(棕)线—12伏正;黑线(兰线、绿线)+屏蔽—公共地线;黄线及其它—信号输出。
3、当频率较高时(20KHz以上),RHS-30标准水听器有一定的指向性,为保证测试精度,需将水听传感器测试方向(金属结构上文字方向)对准发射换能器,水听传感器声中心(球心)与发射换能器声中心深度相同。
4、使用时,先将电源开关关闭,将插头与插座定位槽对准后推入,然后拧紧锁紧螺母,打开电源开关,水听器处于工作状态。使用完毕,将电源开关关闭,将锁紧螺母拧开,再将插头拔出。
5、为了延长标准水听传感器的使用寿命,如果长时间不用时,需要从水中取出,晾干后存放于干燥、低温的环境。避免阳光直晒,造成橡胶的老化。
6、该款RHS-30标准水声接收换能器保修时间为一年,元件损坏和前放电源接反(电压过高)烧坏不在保修之内。
